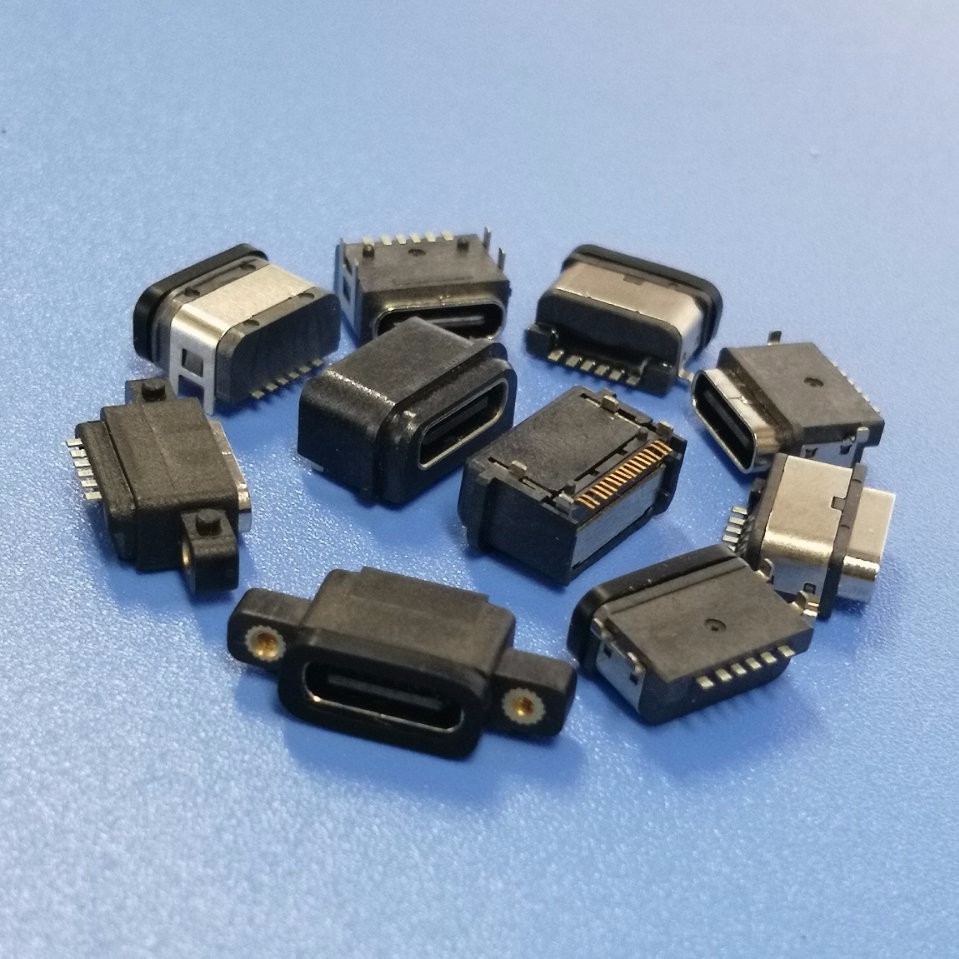

拓展型USB Type-C連接器一般包含：電路板；安裝電路板用的殼體；兩個以上連接器，分別電性連接電路板，其中該兩個以上連接器至少包含USB Type-C連接器；兩條以上導線，其一端分別電性連接于電路板，并且通過電路板電性連接兩個以上連接器；及連接器接頭，電性連接兩條以上導線的另一端；殼體包括上蓋與下蓋；擴充裝置通過連接器接頭連接電腦主板上對應的連接器；其中電路板上設置有檢測模塊，上蓋與下蓋之間設有連接用的螺栓組件，螺栓組件包括螺桿以及分別與螺桿的兩端螺紋連接的螺母，還包括用于容納螺母的橡膠制成的負壓罩，負壓罩頂部呈半球形，底部呈環形，頂部與底部之間設有柔性波紋管，底部上設有用于與上蓋或下蓋抵靠的環形墊，環形墊上設有環形安裝槽，底部插接在環形安裝槽上，環形安裝槽內設有密封圈。
帶有半球形頂部的負壓罩與殼體內的電路板接觸可以避免USB Type-C連接器的電路板被劃傷；安裝時通過擠壓柔性波紋管將負壓罩內的空氣排出，通過負壓，實現負壓罩與上、下蓋及螺母的連接。檢測模塊包括電壓比較電路及指示電路，指示電路與電壓比較電路的輸出端相連；USB Type-C連接器檢測模塊還包括連接于USB連接器及電壓比較電路之間的分壓電路；分壓電路包括依次串聯連接于USB連接器的正負輸出端之間的電阻1、電阻2及電阻3；電壓比較電路包括電壓比較芯片，電壓比較芯片包括比較器1及比較器2，比較器1的負輸入端與電阻1與電阻2的連接端相連，比較器1的輸出端與指示電路相連，比較器2的正輸入端與電阻2與電阻3連接端相連，比較器2的輸出端與指示電路相連；比較器1的正輸入端接有參考電壓，比較器1的負輸入端與比較器1的正輸入端相連。
USB Type-C連接器的比較電路及分壓電路，將檢測電壓與預設參考電壓進行比對，可以實現準確的電壓檢測效果。指示電路通知相關操作人員對出故障的USB Type-C連接器進行故障處理。指示電路還包括連接于發光二級管的負極及比較器的輸出端之間的二極管及連接于發光二極管的負極及比較器的輸出端之間的二極管。通過兩個二極管對不同位點的電壓檢測，方便操作人員快速分析出故障的位點。
